本实用新型公开了一种音频切换电路，包括音频信号输入模块、音频信号输出模块、音频信号控制模块、指示灯模块、电源模块；所述音频信号输出模块的输入端与所述音频信号输入模块的输出端连接，所述音频信号输出模块的输出端连接外部设备，所述音频信号输入模块的输入端与所述电源模块、所述音频信号控制模块的输出端连接，所述指示灯模块的输入端与所述电源模块的正极连接。本实用新型结构简单，降低硬件成本和电能消耗，使用者可轻易切换输入信号。

前面板设置：

切换开关

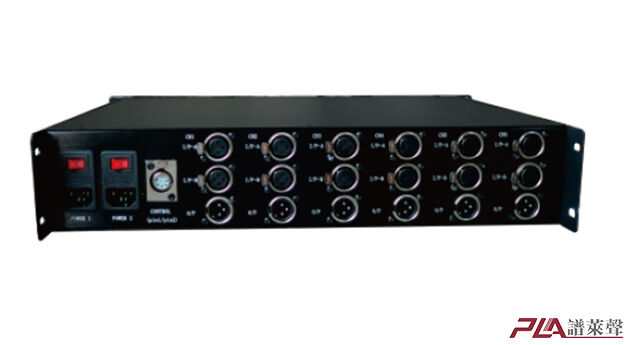

后面板设置：

I/P-A信号输入

I/P-B信号输入

O/P 信号输出

POWER1/2双电源输入

CONTROL 外部遥控接口

产品特性：

*6通道的两路信号输入端

*广播级音频质量

*工作电平可达+24dBu

*特别为广电系统设计

*标准2U-19寸机架机体

*前及后面板可同样安装在机架上

*高集成度、坚固耐用的全金属机体

*军事指标配件制造

描述：

整系列的主备系统切换系统，是设计于为能灵活切换主备输入信号的音频系统安排工作。采用全标准卡农接线座设计，用户可轻易地通过前面板开关来切换输入信号。专业广播质量的主备系统切换器，可提供要求高的音频指标，选用一级质量的继电器，能提供处理高达+24dBu的音频电平讯号。

作为安全演出的护航员，回顾这些年的演出，ES-06的脚步已在《国乐大典》、《祝福新时代》、世界客商大会客家非物质文化遗产展演、江苏省运动会、上海草莓音乐节等大型活动现场游历了。

广电系统案例

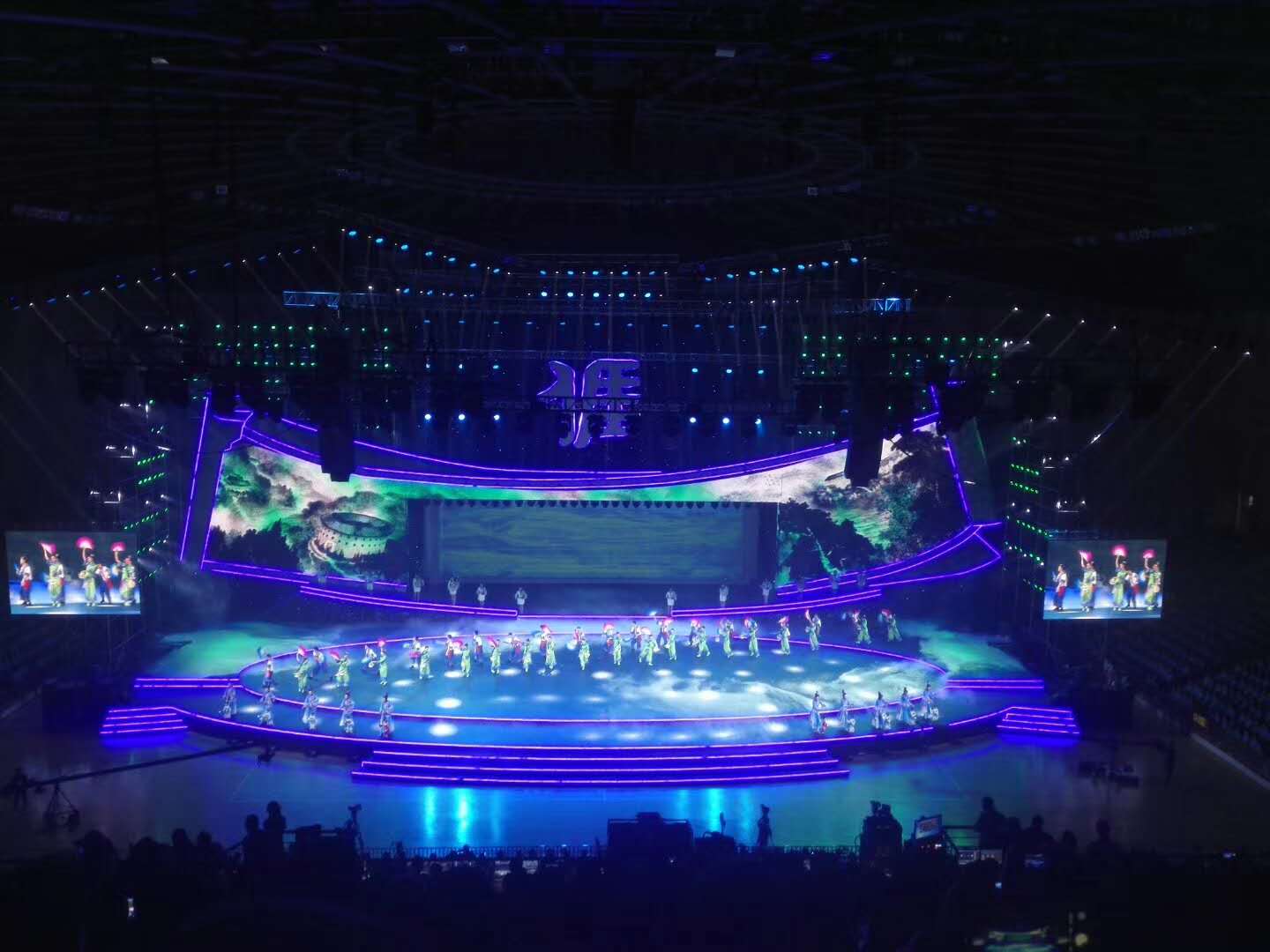

图为：广东卫视、山西卫视联合制作的大型原创中国经典音乐竞演节目《国乐大典》

图为：广东省委宣传部主办、广东广播电视台承办的《祝福新时代》节目

庆典节目案例

图为：第五届世界客商大会客家非物质文化遗产展演现场

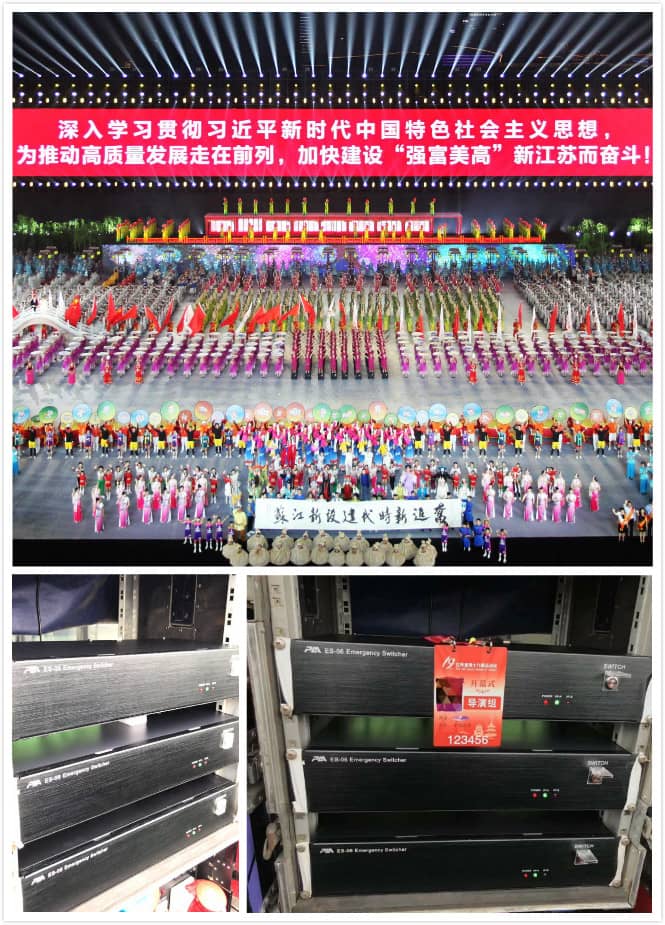

图为：江苏省第十九届省运会开幕式

演唱会案例

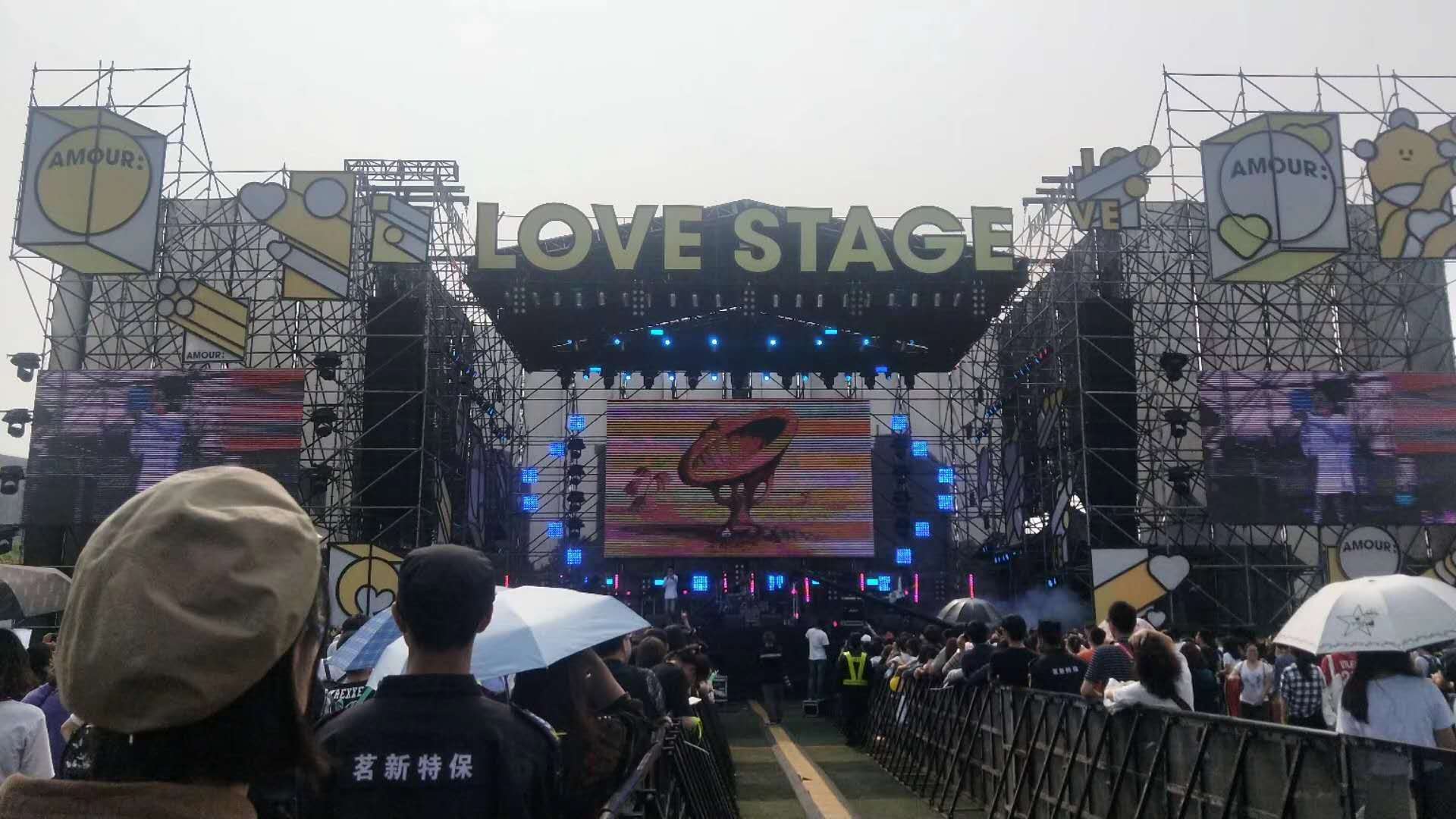

图为：上海草莓音乐节

灵活的信号切换，独特的性能与尺寸比，专业广播质量的主备系统切换器，可为演唱会、音乐节、大型庆典活动、综艺活动音频信号提供持续稳定的输入输出。  ES-06安全演出护航者，您值得信赖。
